| 产品特性：便携 专业 | 是否进口：否 | 产地：深圳 |
| 品牌：星龙 | 型号：XL-953 | 订货号：XL-953 |
| 电压：0~380V | 货号：XL-953 | 加工定制：是 |
| 精度等级：0.05/0.02/0.01 | 类型：国标 | 规格：20KG |
| 是否跨境货源：否 |

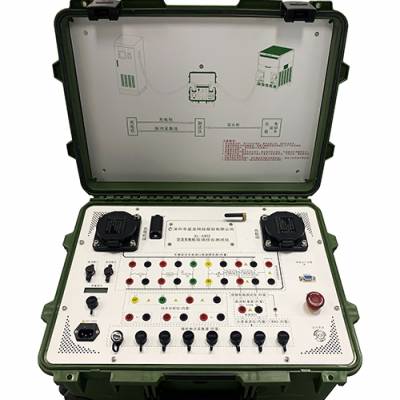

XL-953交流充电桩现场综合测试仪集成了现场校验仪、示波录波仪、车辆交流接口电路模拟盒、绝缘电阻测试仪、漏电状态模拟器等部分功能，配合负载，满足计量检定、互操作性测试的测试需求，并完全满足国网验收阶段、运行阶段检验的检测项目的要求。互操作性检测过程，波形实时图形化显示，工作状态一目了然。设备内置WIFI模块，数据可无线传输，可通过平板电脑等无线设备实现远程控制。在技术上XL-953使用各种最前沿的技术来达到高性能，比如18Bit的高速高精度同步采样 AD以及主频500M的双核DSP使其性能无比***。
l 内置录波模块，具备8通道录波功能，支持全局波形和事件波形，自动捕获故障时刻；
l 具备数据库功能，测试记录自动生成，可通过编号、日期多种方式进行查询导出；
l 具备项目编辑功能，检定项目可选，过程自动检测，自动计算检定所需的最小时间及最小电能，为客户省时省钱省心；
l 内置绝缘电阻测试模块，一体化设计，无需繁琐接线，安全高效；
l 车辆接口模拟器功能，配合负载箱可实现工作误差、显示误差检***的检定；
l 内置WIFI模块，可以实现数据自动上传，远程控制等功能；
l 具备多种供电方式，内置大容量锂电池，户外免电源接入，正常可工作8小时以上，且电池采用可拆卸设计；
测试项目
表1. 《JJG 1148-2018电动汽车交流充电桩检定规程》
序号 | 测试项目 | 对应章节 | 备注 |
1 | 外观检查 | 9.1 | |
2 | 绝缘电阻试验 | 9.2 | |
3 | 工作误差 | 9.3 | |
4 | 示值误差 | 9.4 | |
5 | 付费金额误差 | 9.5 | |
6 | 时钟示值误差 | 9.6 |
表2. 《GB/T 34657.1-2017》传导充电互操作性测试项目
序号 | 测试项目 | 对应章节 | 备注 |
1 | A1.0001充电模式和连接方式检查 | 6.1 | |
2 | A1.1001 连接确认测试 | 6.4.2.1 | |
3 | A1.3001 充电准备就绪测试 | 6.4.2.2 | |
4 | A1.4001 启动和充电阶段测试 | 6.4.2.3 | |
5 | A1.5001 正常充电结束测试 | 6.4.2.4 | |
6 | A1.6001 充电连接控制时序测试 | 6.4.3 | |
7 | A1.3501 CC断线测试 | 6.4.4.1 | |
8 | A1.3502 CP断线测试 | 6.4.4.2 | |
9 | A1.3503 CP接地测试 | 6.4.4.3 | |
10 | A1.4501 保护接地导体连续性丢失测试 | 6.4.4.4 | |
11 | A1.4502 输出过流测试 | 6.4.4.5 | |
12 | A1.4503 断开开关S2测试 | 6.4.4.6 | |
13 | A1.6002 CP回路电压限值测试 | 6.4.5.1 |
表3. 《营销智用〔2018〕45号 国网营销部关于印发进一步加强电动汽车充电设备质量评价工作方案的通知》试验项目请查看标准或咨询本公司
