| 是否进口：否 | 产地：深圳 | 品牌：星龙科技 |
| 型号：XL-A951 | 加工定制：是 | 是否跨境货源：否 |

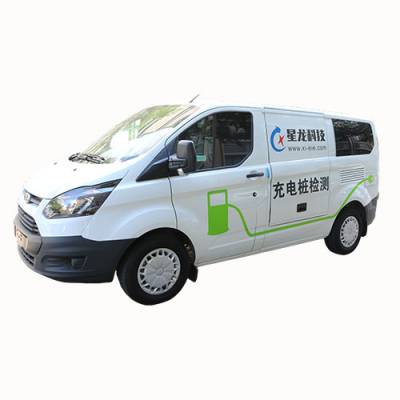

XL-A951交直流充电桩移动式检测车具备交流充电桩和非车载充电机（直流充电桩）全性能检测能力，主要由测试装置、交直流一体式可编程负载、车载电源以及车构成。
XL-A951交直流充电桩移动式检测车具备对交流充电桩、非车载充电机的计量检定、互操作性检测、协议一致性检测以及现场能标检测规程，同时，除了以上的测试项目，装置还具备温度采集、湿度采集、GPS北京时间校准等功能。移动式无线终端操控方式，大屏幕中文菜单显示，显示信息量大，操作方便。在技术上XL- A951使用各种最前沿的技术来达到高性能，比如24Bit的sigma-delta AD、进口高稳定度零磁通互感器以及主频500M的双核DSP使其性能无比***。
交直流充电桩移动式检测车系统可对表2、表3、表4、表5、表6及表7所示项目进行测试并自动生成报表。
表2 计量检定规程
《JJG1148-2018电动汽车交流充电桩检定规程》、《JJG1149-2018电动汽车非车载充电机检定规程》 | 外观检查 |
绝缘电阻试验 | |
工作误差 | |
示值误差 | |
付费金额误差 | |
时钟示值误差 |
表3充电互操作性测试项目一览表
测试对象 | 编号 | 项目名称 |
所有 | D0.0001/A1.0001/I1.0001 | 充电模式和连接方式检查 |
非车载充电机 | D0.1001 | 连接确认测试 |
D0.2001 | 自检阶段测试 | |
D0.3001 | 充电准备就绪测试 | |
D0.4001 | 充电阶段测试 | |
D0.5001 | 正常充电结束测试 | |
D0.6001 | 充电连接控制时序测试 | |
D0.4501 | 通讯中断测试 | |
D0.4502 | 开关S断开测试 | |
D0.4503 | 车辆接口断开测试 | |
D0.4504 | 输出电压超过车辆允许值测试 | |
D0.2501 | 绝缘故障测试 | |
D0.4505 | 保护接地导体连续性丢失测试 | |
D0.4506 | 其他充电故障测试 | |
D0.4101 | 输出电压控制误差测试 | |
D0.4102 | 输出电流控制误差测试 | |
D0.4103 | 输出电流调整时间测试 | |
D0.5101 | 输出电流停止速率测试 | |
D0.3101 | 冲击电流测试 | |
D0.6002 | 控制导引电压限值测试 | |
交流充电桩/缆上控制与保护装置 | A1.1001/I1.1001 | 连接确认测试 |
A1.3001/I1.3001 | 充电准备就绪测试 | |
A1.4001/I1.4001 | 启动和充电阶段测试 | |
A1.5001/I1.5001 | 正常充电结束测试 | |
A1.6001/I1.6001 | 充电连接控制时序测试 | |
A1.3501/I1.3501 | CC断线测试 | |
A1.3502/I1.3502 | CP断线测试 | |
A1.3503/I1.3503 | CP接地测试 | |
A1.4501/I1.4501 | 保护接地导体连续性丢失测试 | |
A1.4502/I1.4502 | 输出过流测试 | |
A1.4503/I1.4503 | 断开开关S2测试 | |
A1.6002/I1.6002 | CP回路电压限值测试 |
表4 通信协议一致性测试例一览表
测试对象 | 测试例编号 | 测试内容 |
充电机 | DP.1001 | CHM报文测试 CRM报文测试 充电握手测试 充电握手否定测试 |
DP.1002 | ||
DP.1003 | ||
DN.1001 | ||
DN.1002 | ||
DN.1003 | ||
DN.1004 | ||
充电机 | DP.2001 | CRM报文测试 CML报文测试 CRO报文测试 充电参数配置测试 充电参数配置否定测试 |
DP.2002 | ||
DP.2003 | ||
DN.2001 | ||
DN.2002 | ||
DN.2003 | ||
DN.2004 | ||
DN.2005 | ||
DN.2006 | ||
DN.2007 | ||
DN.2008 | ||
DN.2009 | ||
DN.2010 | ||
充电机 | DP.3001 | CRO报文测试 CCS报文测试 CST报文测试 充电测试 充电否定测试 |
DP.3002 | ||
DP.3003 | ||
DP.3004 | ||
DP.3005 | ||
DP.3006 | ||
DP.3007 | ||
DN.3001 | ||
DN.3002 | ||
DN.3003 | ||
DN.3004 | ||
DN.3005 | ||
DN.3006 | ||
DN.3007 | ||
DN.3008 | ||
DN.3009 | ||
DN.3010 | ||
充电机 | DP.4001 | CST报文测试 CSD报文测试 充电结束测试 充电结束否定测试 |
DP.4002 | ||
DN.4001 | ||
DN.4002 | ||
DN.4003 | ||
DN.4004 |
表5 NB/T 33008.1~33008.2-2018试验项目一览表
测试对象 | 依据标准 | 项目名称 |
非车载充电机 | 外观检查 | 限压特性试验 |
基本构成检查 | 限流特性试验 | |
充电控制功能试验 | 输出电流响应时间试验 | |
通信功能试验 | 输出电流停止速率试验 | |
绝缘监测功能试验 | 输出电流测量误差试验 | |
车辆插头锁止试验 | 输出电压测量误差试验 | |
显示功能试验 | 效率试验 | |
急停功能试验 | 功率因数试验 | |
开门保护试验 | 充电控制状态试验 | |
蓄电池反接试验 | 充电连接控制时序试验 | |
接触器粘连试验 | 充电控制导引电压限值试验 | |
电气隔离检查 | 通信中断试验 | |
绝缘电阻试验 | 保护接地连续性试验 | |
输出电流设定误差试验 | 连接检测信号断开试验 | |
输出电压设定误差试验 | …… | |
交流充电桩 | 外观检查 | 绝缘电阻试验 |
基本构成检查 | 充电控制状态试验 | |
通信功能试验 | 充连接控制时序试验 | |
显示功能试验 | 控制导引电压限值试验 | |
输入功能试验 | 保护接地连续性试验 | |
急停保护试验 | 控制导引信号异常试验 | |
接触器粘连监测试验 | 断开开关S2再闭合试验 | |
漏电保护试验 | 过流试验 | |
电缆管理及贮存检查 | …… |
表6 国网45号文件直流充电机评价检测项目一览表
序号 | 实验项目 分类 | 试验项目 名称 | 验收阶段 检验 | 运行阶段 检验 |
1. | 一般检查 | 外观检查 | √ | √ |
2. | 一般检查 | 内部检查 | √ | √ |
3. | 一般检查 | 电缆管理及贮存检查 | √ | √ |
4. | 一般检查 | 标志检查 | √ | √ |
5. | 一般检查 | 基本构成检查 | √ | √ |
6. | 一般检查 | 充电模式和连接方式检查 | √ | |
7. | 安全试验 | 接地要求试验 | √ | √ |
8. | 兼容试验 | 充电功能 | √ | |
9. | 一般检查 | 通信功能试验 | √ | |
10. | 一般检查 | 显示功能试验 | √ | √ |
11. | 一般检查 | 输入功能试验 | √ | √ |
12. | 安全试验 | 急停功能 | √ | √ |
13. | 性能试验 | 掉电保存功能试验 | √ | |
14. | 安全检查 | 防盗保护试验 | √ | √ |
15. | 安全检查 | 直接接触防护试验 | √ | √ |
16. | 性能试验 | 供电电压消失试验 | √ | √ |
17. | 安全试验 | 绝缘电阻试验 | √ | √ |
18. | 性能试验 | 效率试验 | √ | √ |
19. | 性能试验 | 功率因数试验 | √ | √ |
20. | 安全试验 | 限压特性试验 | √ | |
21. | 安全试验 | 限流特性试验 | √ | |
22. | 安全试验 | 低压辅助电源试验 | √ | |
23. | 性能试验 | 待机功耗试验 | √ | |
24. | 安全试验 | 开门保护试验 | √ | √ |
25. | 安全试验 | 控制导引电压限制试验 | √ | √ |
26. | 兼容试验 | 连接确认测试 | √ | √ |
27. | 兼容试验 | 自检阶段测试 | √ | √ |
28. | 兼容试验 | 充电准备就绪测试 | √ | √ |
29. | 兼容试验 | 充电阶段测试 | √ | √ |
30. | 兼容试验 | 正常充电结束测试 | √ | √ |
31. | 兼容试验 | 充电连接控制时序测试 | √ | √ |
32. | 兼容试验 | 预充电功能试验 | √ | √ |
33. | 安全试验 | 充电插头锁止功能测试 | √ | √ |
34. | 安全试验 | 保护接地连续性试验 | √ | √ |
35. | 安全试验 | 连接检测信号断开试验 | √ | √ |
36. | 安全试验 | 绝缘异常试验 | √ | √ |
37. | 性能试验 | 通信中断试验 | √ | √ |
38. | 兼容试验 | 低压辅助上电及充电握手阶段报文测试 | √ | √ |
39. | 兼容试验 | 充电配置阶段报文测试 | √ | √ |
40. | 兼容试验 | 充电阶段报文测试 | √ | √ |
41. | 兼容试验 | 充电结束阶段报文测试 | √ | √ |
42. | 计量试验 | 计量工作误差 | √ | √ |
43. | 计量试验 | 计量示值误差 | √ | √ |
44. | 计量试验 | 计量付费金额误差 | √ | √ |
45. | 计量试验 | 计量时钟误差 | √ | √ |
46. | 计量试验 | 计量显示 | √ | √ |
47. | 性能试验 | 充电桩信息检查 | √ | √ |
48. | 性能试验 | 人机交互功能检查 | √ | √ |
49. | 性能试验 | 控制充电功能试验 | √ | √ |
50. | 性能试验 | 计费结算功能试验 | √ | √ |
51. | 性能试验 | 充电电量检查 | √ | √ |
52. | 性能试验 | 充电卡在线充电交易试验 | √ | √ |
53. | 性能试验 | 充电卡离线充电交易试验 | √ | √ |
54. | 性能试验 | 充电卡解灰功能试验 | √ | √ |
55. | 性能试验 | 账号充电交易试验 | √ | √ |
56. | 性能试验 | 扫码充电交易试验 | √ | √ |
57. | 性能试验 | 非充电实时数据检查 | √ | √ |
58. | 性能试验 | 充电实时数据检查 | √ | √ |
59. | 性能试验 | 充电停机原因检查 | √ | √ |
60. | 性能试验 | 充电桩位置检查 | √ | √ |
61. | 性能试验 | 充电桩维护功能检查 | √ | √ |
62. | 性能试验 | TCU软件版本检查 | √ | √ |
63. | 性能试验 | TCU信息检查 | √ | √ |
64. | 性能试验 | SIM卡信息检查 | √ | √ |
65. | 性能试验 | 电价计费模型召测试验 | √ | √ |
66. | 性能试验 | 服务费计费模型召测试验 | √ | √ |
67. | 性能试验 | 时钟同步试验 | √ | √ |
68. | 性能试验 | 黑名单全量更新试验 | √ | √ |
69. | 性能试验 | 广告轮播功能检查 | √ | √ |
70. | 性能试验 | 故障处理功能试验 | √ | √ |
71. | 性能试验 | 故障信息-急停按钮动作试验 | √ | √ |
72. | 性能试验 | 故障信息-门禁试验 | √ | √ |
73. | 性能试验 | 故障信息-充电接口电子锁试验 | √ | √ |
74. | 性能试验 | 故障信息-控制导引试验 | √ | √ |
75. | 性能试验 | 故障信息-充电枪未归位试验 | √ | √ |
76. | 性能试验 | 故障信息-内外侧电压异常试验 | √ | √ |
77. | 性能试验 | 故障信息-电池反接试验 | √ | √ |
78. | 性能试验 | 故障信息-绝缘监测试验 | √ | √ |
79. | 性能试验 | 故障信息-BMS通信核查 | √ | √ |
80. | 性能试验 | 功率分配功能检查 | √ | |
81. | 性能试验 | 输出功率变化响应试验 | √ | √ |
表7 国网45号文件交流充电桩评价检测项目一览表
序号 | 实验项目 分类 | 试验项目 名称 | 验收阶段 检验 | 运行阶段 检验 |
1. | 一般检查 | 外观检查 | √ | √ |
2. | 一般检查 | 内部检查 | √ | √ |
3. | 一般检查 | 电缆管理及贮存检查 | √ | √ |
4. | 一般检查 | 标志检查 | √ | √ |
5. | 一般检查 | 基本构成检查 | √ | √ |
6. | 一般检查 | 显示功能试验 | √ | √ |
7. | 一般检查 | 输入功能试验 | √ | √ |
8. | 性能试验 | 通信功能试验 | √ | √ |
9. | 安全试验 | 电击防护试验 | √ | √ |
10. | 安全试验 | 绝缘电阻试验 | √ | √ |
11. | 安全试验 | 急停保护试验 | √ | √ |
12. | 性能试验 | PWM功率调节试验 | √ | |
13. | 安全试验 | 锁止功能试验 | √ | √ |
14. | 安全试验 | 漏电保护试验 | √ | √ |
15. | 安全试验 | 控制电压限值试验 | √ | √ |
16. | 兼容试验 | 连接确认测试 | √ | √ |
17. | 兼容试验 | 充电准备就绪测试 | √ | √ |
18. | 兼容试验 | 启动和充电阶段测试 | √ | √ |
19. | 兼容试验 | 正常充电结束测试 | √ | √ |
20. | 兼容试验 | 充电连接控制时序测试 | √ | √ |
21. | 兼容试验 | CP断线测试 | √ | √ |
22. | 兼容试验 | CP接地试验 | √ | √ |
23. | 兼容试验 | 保护接地连续性丢失 | √ | √ |
24. | 安全试验 | 输出过流保护试验 | √ | √ |
25. | 兼容试验 | 断开开关S2试验 | √ | √ |
26. | 计量试验 | 计量工作误差 | √ | √ |
27. | 计量试验 | 计量示值误差 | √ | √ |
28. | 计量试验 | 计量付费金额误差 | √ | √ |
29. | 计量试验 | 计量时钟误差 | √ | √ |
30. | 计量试验 | 计量显示 | √ | √ |
31. | 性能试验 | 充电桩信息检查 | √ | √ |
32. | 性能试验 | 人机交互功能检查 | √ | √ |
33. | 性能试验 | 控制充电功能试验 | √ | √ |
34. | 性能试验 | 计费结算功能试验 | √ | √ |
35. | 性能试验 | 充电电量检查 | √ | √ |
36. | 性能试验 | 充电卡在线充电交易试验 | √ | √ |
37. | 性能试验 | 充电卡离线充电交易试验 | √ | √ |
38. | 性能试验 | 充电卡解灰功能试验 | √ | √ |
39. | 性能试验 | 账号充电交易试验 | √ | √ |
40. | 性能试验 | 扫码充电交易试验 | √ | √ |
41. | 性能试验 | 非充电实时数据检查 | √ | √ |
42. | 性能试验 | 充电实时数据检查 | √ | √ |
43. | 性能试验 | 充电停机原因检查 | √ | √ |
44. | 性能试验 | 充电桩位置检查 | √ | √ |
45. | 性能试验 | 充电桩维护功能检查 | √ | √ |
46. | 性能试验 | TCU软件版本检查 | √ | √ |
47. | 性能试验 | TCU信息检查 | √ | √ |
48. | 性能试验 | SIM卡信息检查 | √ | √ |
49. | 性能试验 | 电价计费模型召测试验 | √ | √ |
50. | 性能试验 | 服务费计费模型召测试验 | √ | √ |
51. | 性能试验 | 时钟同步试验 | √ | √ |
52. | 性能试验 | 黑名单全量更新试验 | √ | √ |
53. | 性能试验 | 广告轮播功能检查 | √ | √ |
54. | 性能试验 | 故障处理功能试验 | √ | √ |
55. | 性能试验 | 故障信息-急停按钮动作试验 | √ | √ |
56. | 性能试验 | 故障信息-门禁试验 | √ | √ |
57. | 性能试验 | 故障信息-充电接口电子锁试验 | √ | √ |
58. | 性能试验 | 故障信息-控制导引试验 | √ | √ |
59. | 性能试验 | 故障信息-充电枪未归位试验 | √ | √ |
