| 是否进口：否 | 产地：深圳 | 品牌：星龙科技 |
| 型号：XL-943 | 订货号：XL-943 | 电压：380V |
| 货号：XL-943 | 加工定制：是 | 精度等级：0.05% |
| 类型：充电桩现场检测校验设备 | 是否跨境货源：否 |

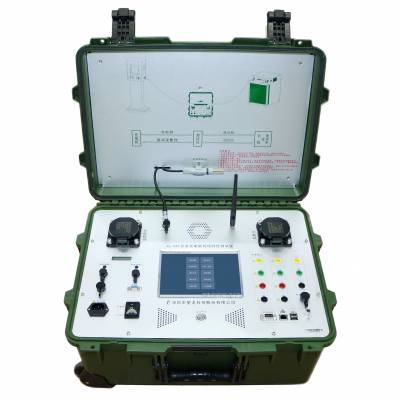

XL-943电动汽车充电桩检测仪器（电动汽车交流充电桩现场特性测试仪）是能同时测量交流充电桩的输出电压、电流、功率、谐波以及充电桩的电能误差、时钟误差等参数，同时还具备绝缘电阻测试、温度采集、湿度采集、GPS北京时间校准等功能，全程可实现自动化测试。大屏幕中文菜单显示，显示信息量大，操作方便。在技术上XL-943使用各种最前沿的技术来达到高性能，比如18Bit的高速高精度同步采样 AD以及主频500M的双核DSP使其性能无比***。
交流充电桩的现场校验使用交流充电桩现场特性测试仪及负载对充电桩进行测试，该检测方式涵盖计量检定，互操作性，其需要携带行李箱大小的测试仪以及对应的交流负载。
交流充电桩现场校验仪串联在充电桩和交流负载箱的充电线路中，对充电桩的各项指标进行检测。
另外，该现场测试装置具备远程终端控制功能，即远程使用平板电脑进行控制（可进行现场演示）。
校验仪还具备进行检定的对检定环境条件是否符合进行判断，其中包括以下项目：
环境温度检测
相对湿度检测
大气压力检测
功率因素检测
波形失真度检测
定位信息检测
以上方案校验仪可实现以下检测项目：
1)《JJG 1148-2018 电动汽车交流充电桩检定规程》
外观检测
绝缘电阻检测
工作误差
显示误差
时钟示值误差
计费金额误差
2)《GB/T 34657.1-2017电动汽车传导充电互操作性测试规范 ***部分：供电设备》
连接确认测试
充电准备就绪测试
启动及充电阶段测试
正常充电结束测试
充电连接控制时序测试
CC中断测试
CP中断测试
CP接地测试
保护接地导体连续性丢失测试
输出过流测试
断开开关S2测试
CP回路电压限值测试
交流充电桩现场测试装置 | 装置架构 | 1. 主要由交流充电桩现场校验仪、现场交流负载箱、远程终端和交流双头枪组成。 |
交流充电桩现场校验仪 | 1. 能对充电机的计量以及互操作性进行测试 2. 内置高精度交流标准表 3. 内置控制导引相关电路，可与充电桩实现交互 4. 内置互操作性相关测试电路，可执行相关的故障动作以及相关的检测 5. 相数： 三相四线 6. 电压测量： 额定输入：220V（相电压） 输入范围：0%～110% 准确度：0.05%RD（50%～110%） 分辨率：0.01%RG 7. 电流测量： 额定输入：60A 输入范围：0%～120% 准确度：0.05%RD（1%～120%） 分辨率：0.01%RG 8. 电能测量： 0.05%RD @（50%～110%Un）/(5%~120In） 9. 绝缘电阻测量： 电压范围：0~1000V 电阻测量范围：0～50MΩ 10. 谐波测量： 准确度：0.5%RG（1~32次） 频率范围：2~100次 11. 温湿度测量： 温度范围：-40℃~80℃ 温度准确度：±0.5℃ 温度分辨率：0.1℃ 湿度范围：0%RH~99.9%RH 湿度准确度：±4%RH 湿度分辨率：0.1%RH 12. 电能脉冲输入测量： 脉冲频率范围：0~100kHz 13. 应具有脚轮和拉杆，便于移动 14.面板具备充电枪接口中所有信号的引出接口，信号包含L1、L2、L3、N、PE、CC、CP 15. 同时具备220VAC电源供电和外部12V备用电池供电接口 16. 具备电能脉冲输入和电能脉冲输出接口 17. 能检测CP信号的占空比并将充电桩的输出电流进行显示 18.内置1000V绝缘电阻检测功能，无需携带分离式绝缘检测仪 19. 内置温度、湿度测量功能，无需携带分离式温度湿度检测器 20. 内置电池，电池充满可工作8小时以上 21. 内嵌GPS模块，实现北京时间对时 22. 具备自动检定和手动检测功能 23. 具备与交流负载通信功能 24. 可对单相和三相交流充电桩进行检测 25. 内置WIFI通信功能 26. 具备大气压力检测能力 27. 具备互操作性的部分操作，包括CP中断、CP接地、CP回路电压限值测试等硬件 28. 内置工控机，具备USB口、串口和网口 29.体积：不超过570*418*285mm 30. 重量不超过18kg | |
现场交流负载箱 | 1. 相数： 三相四线 2. 电压输入： 相电压：0~242V 线电压：0~418V 3. 电流输入： 相电流：0~63A 4. 功率输入： 功率输入：0~42kW 功率调节步进：0.032kW（@220V） 5. 模块化设计，具备6模块组合能力，单模块(8kW)负载用于单相充电桩测量 6. 单模块负载箱具备硬件级联功能，具备级联接口插座，一个用于接入，一个用于级联时输出 7. 每个单独负载箱具备自动换挡功能，档位数量不低于256个 8. 可通过CAN总线或串口实现远程控制功能 9. 采用强制风冷方式进行散热 10. 设备可使用充电枪中的交流电作为电源，也能通过外接220V交流电作为电源 11. 具备设备温度监控功能，温度过高时断开负载、温度够低时停止风扇运行 | |
远程控制终端 | 1. 终端类型： 平板电脑 2. 通信方式： WIFI 3. 具备远程控制软件 4. 远程控制软件具备较为直观的图形界面，测试过程数据实时显示，数据和结果直观明了。 5. 可对交流充电桩互操作性测试、计量检定等内容的测试。 6. 测试报告自动生成并打印，测试结果自动上传数据库，方便后期调用。 7. 保护功能：除了各自的设备自身具备故障保护功能，控制台也可实时检测每个设备的运行状态，对于出现故障的设备，马上做出对应的动作，例如切断电源，卸载等，同时人机交互界面提醒故障。 | |
交流双头枪 | 1. 额定电压： 440V 2. 额定电流： 63A |
