| 是否进口：否 | 加工定制：否 | 类型：多功能功率测量仪表 |
| 品牌：星龙 | 型号：XL-803K2 | 可测电压范围：0~600vV |
| 可测电流范围：0~30AA | 准确度等级：0.05 |

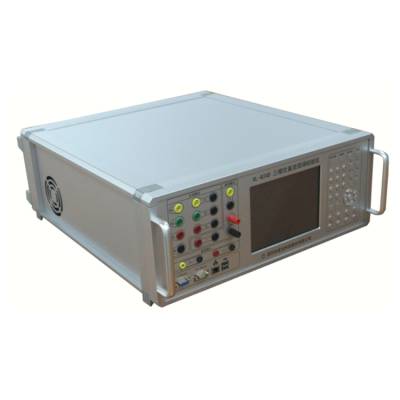

XL-824D三相交直流程控标准源是集检定交直流指示仪表、工频和数字仪表、电能表等多种功能于一体的多功能标准源。
主要功能：
1 检定各类交直流指示仪表、工频和数字仪表、电能表等。
l 指示仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，同步表，直流电压表、电流表、功率表等。
l 工频和数字仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，直流电压表、电流表、功率表等。
l 电能表：单相，三相四线和三相三线有功、无功电能表。
2 输出的交流电压源，交流电流源，功率源均是高精度,高稳定度的标准源、使用中无需加表监视，内部软件自校准。
3 交流电压、电流能够输出2～31次谐波，谐波幅度0～40%任意可调，谐波相位可以任意设置。
4 输出直流电压源、直流电流源均为高精度高稳定度标准源，使用中无需加表监视。
5 数字移相,相位调节细度为0.01°。
6 可同时测量直流电压和电流。
7 输出交流电压、电流实现闭环控制,***低漂移及年稳定度。
8 各项输出采用动态负载,自动调整,使负载趋于恒定,降低负载调整率。
9 自动故障检测,可显示出现故障部位。
10 大容量的FlASH ROM,可存贮检定数据。
11 提供以太网及RS232接口,可与PC机或笔记本电脑连接进行检定和进行报表档案管理。
12 整机重量≤20公斤。
主要技术指标：
1.交流电压输出
量程 | 57.7V、100V、220V、600V |
调节范围 | (0~120)%RG，RG为量程，下同 |
调节细度 | 0.01%RG、0.1%RG、1%RG、10%RG |
稳定度 | 0.01%RG /1min |
失真度 | ≤0.2%(非容性负载) |
输出负载 | ≤25VA |
基本误差限 | ? 0.05%RG |
2.交流电流输出
量程 | 0.1A、0.***、2A、***、2*** |
调节范围 | (0~120)%RG |
调节细度 | 0.01%RG、0.1%RG、1%RG、10%RG |
稳定度 | 0.01%RG /1min |
失真度 | ≤0.2%(非容性负载) |
输出负载 | ≤25VA |
基本误差限 | ? 0.05%RG |
3.交流功率输出
有功功率基本误差限 | ? 0.05%RG |
无功功率基本误差限 | ? 0.1%RG |
有功功率稳定度 | 0.01%RG /1min |
无功功率稳定度 | 0.02%RG /1min |
4.相位输出
调节范围 | 0?～359.999? |
分辨率 | 0.001? |
基本误差限 | ? 0.05? |
5.功率因数输出
调节范围 | -1.0～0～+1.0 |
分辨率 | 0.0001 |
基本误差限 | ? 0.0005 |
6.频率输出
调节范围 | 40Hz～70Hz |
分辨率 | 0.001Hz |
基本误差限 | ? 0.005 Hz |
7.谐波设置
谐波次数 | 2～31次 |
谐波含量 | 0～40% |
谐波相位 | 0?～359.999? |
谐波设置误差 | ?(10%RD + 0.1%)，RD为谐波含量设置值 |
8.直流电压输出
量程 | 100mV、300mV、1V、5V、20V、100V、300V、1000V |
调节范围 | (0~120)%RG |
调节细度 | 0.01%RG、0.1%RG、1%RG、10%RG |
稳定度 | 0.01%RG /1min |
输出负载容量 | 负载电流≤100mA |
基本误差限 | ? 0.05%RG |
纹波含量 | ≤1% |
9.直流电流输出
量程 | 3mA、10mA、30mA、0.1A、0.3A、1A、10A、2*** |
调节范围 | (0~120)%RG |
调节细度 | 0.01%RG、0.1%RG、1%RG、10%RG |
稳定度 | 0.01%RG /1min |
输出负载容量 | 负载电压≤15V |
基本误差限 | ? 0.05%RG |
纹波含量 | ≤1% |
10.直流输入电压测量
量限 | 0～±10V |
测量范围 | (0-150)%RG |
基本误差限 | ? 0.01%RG |
分辨率 | 0.01%RG |
11.直流输入电流测量
量限 | 0～?20mA |
测量范围 | (0-150)%RG |
基本误差限 | ? 0.01%RG |
分辨率 | 0.01%RG |
12.电能误差测量
12.1基本误差
有功电能基本误差限 | ? 0.05%RG |
无功电能基本误差限 | ? 0.1%RG |
12.2被检电能脉冲输入
脉冲电平 | 5…24V，?5mA |
输入频率 | ≤200kHz |
最小脉冲宽度 | 2.5?s |
最小脉冲间隔 | 2.5?s |
12.3标准电能脉冲输出
脉冲电平 | 5V?5%，100mA，有短路保护 |
输出频率 | 频率60kHz |
